01
连接与上传
WEB SERIAL
02
程序设置
设置完成后点「确定」，程序才会改写
A
A
校准说明：先以初始值 9 写入，然后传感器断开电脑单独开机；在电池充满电情况下观察开机时屏幕显示的电量值，再将该值填入上面的输入框，再次上传程序。
03
传感器使用说明
参考接线与校准老版电流转接板设置：

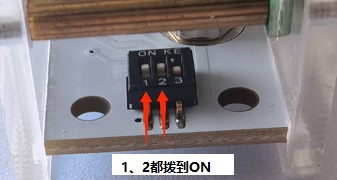

在作为电流传感器时，需要将转接板上的拨码开关1和2都拨到on。正极为A0，负极为A1。
电流传感器本质上仍旧是电压传感器，只不过在输入端并联了一个0.1欧的采样电阻，拨码开关2拨到on时会并联上这个电阻，由于受到拨码开关阻值影响，实际采样电阻大约为0.15欧姆，如果想要更加准确，可以进行校准：先上传初始程序，然后将一个多用电表和电流传感器串联，用多用电表的读数来校准，将多用电表读数填在标准值内，传感器读数填在测量值内。

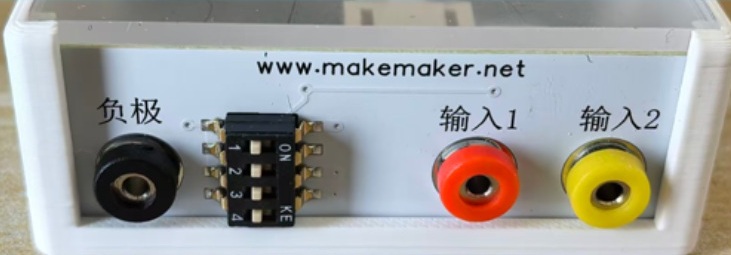

新版电流转接板设置：
作为电流传感器时，需要将转接板上的拨码开关4和2都拨到ON。正极为输入1。
选择好量程和单位后，点击「确定」，程序会自动更改。
传感器分辨率为：量程/32768。精度高于量程的千分一。
注意不要超量程使用，否则会烧坏传感器！
phyphox 端界面程序：打开 phyphox 后扫描二维码添加实验
04
程序编辑器
程序会按上方设置自动改写，无需手动修改
