高速电压传感器程序上传

传感器使用说明:

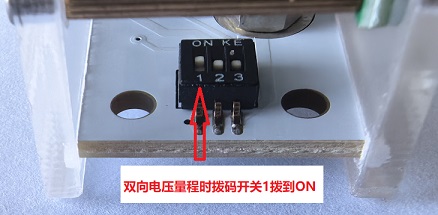

使用差分电压测量,A0为正极输入,A1为负极输入。转接板上的拨码开关1需拨到ON

电压传感器设置

开机后自动位于普通电压测量模式,点击侧边的P4按钮进入高速测量模式。在高速测量模式下,每当电压超过0.05V后,会开启每秒1000次的测量,单次采样数量可选。采样完后会通过蓝牙以每秒大约60个发送出去。例如你选择了单次采样数量为300,那么实际测量时间为0.3秒,发送数据时间大约为5秒。发送完后等待下一次电压超过设定值后再次测量和发送。

选择好单次采样数量、量程和单位后,点击确认,程序会自动更改。

传感器分辨率为:量程/32768。

注意不要超量程使用,否则会烧坏传感器!

程序设置(设置完后点击确定按钮,程序才会改写!):

先以初始值9写入,然后传感器断开电脑单独开机,在电池充满电情况下观察开机时屏幕上显示的电量值,然后再将这个电量值填入上面的输入框,再次上传程序。

程序编辑器(程序会根据上面的设置自动修改,不需要手动修改!):

串口监视器:
