力+超声波位移传感器程序上传

程序设置(设置完后点击确定按钮,程序才会改写!):

N
N

先以初始值9写入,然后传感器断开电脑单独开机,在电池充满电情况下观察开机时屏幕上显示的电量值,然后再将这个电量值填入上面的输入框,再次上传程序。

传感器使用说明:

力传感器需要使用标准重物进行校准,默认标准物为100g砝码,以浙江当地的重力加速度计算为0.9794N。当然如果你使用了其它标准物,请填写对应的重力值。

先使测量值与标准值一样,写入程序。然后测量标准物,得到测量值,再将值写入到测量值框内,然后再次上传程序。

力传感器量程有+-5N和+-10N两种,注意使用时不要超量程!

开机时力和位移都会自动清零。之后按一下侧边的P0按钮进行力传感器清零,按一下P4按钮进行位移清零。

通过蓝牙发送三个数据,第一个是力的值,第二个是位移值,第三个是采集数据的时刻。发送频率大约每秒50次。

超声波位移传感器trig接在P17,echo接在P16。

phyphox端界面程序,请打开phyphox后扫描二维码添加实验:

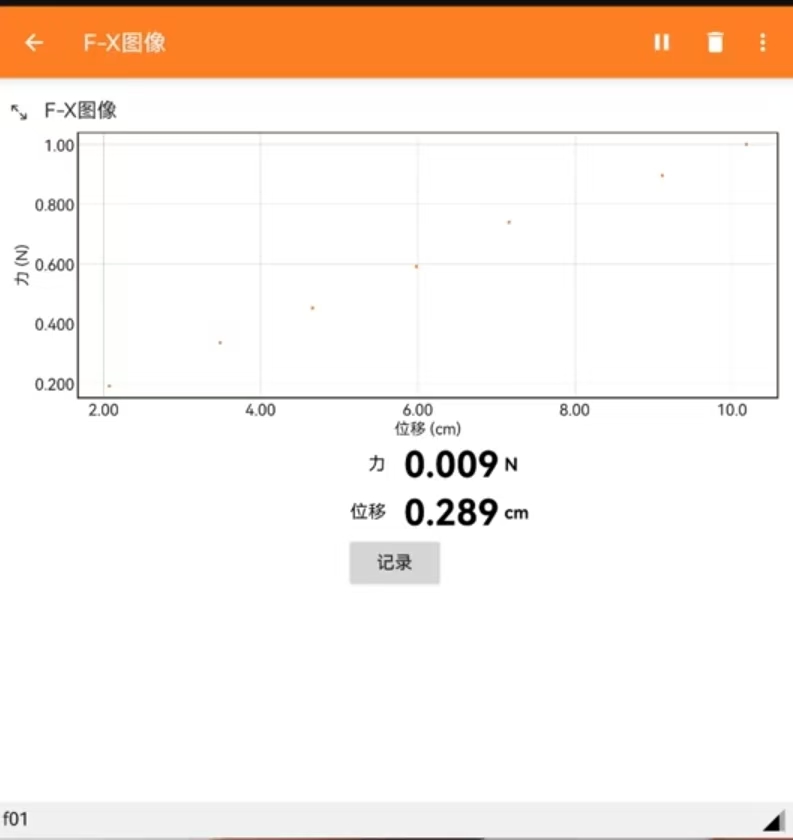

fx图像phyphox 力+位移胡克定律phyphox

程序编辑器(程序会根据上面的设置自动修改,不需要手动修改!):

串口监视器:
