电压传感器程序上传

程序设置(设置完后点击确定按钮,程序才会改写!):

先以初始值9写入,然后传感器断开电脑单独开机,在电池充满电情况下观察开机时屏幕上显示的电量值,然后再将这个电量值填入上面的输入框,再次上传程序。

传感器使用说明:

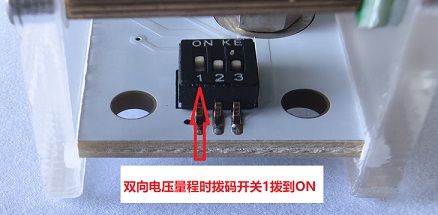

老版的电压转接板设置:

电压传感器设置

电压方向为单向时,正极为A0,负极为GND;

为双向时需要将转接板上的拨码开关1拨到on,正极为A0,负极为A1;

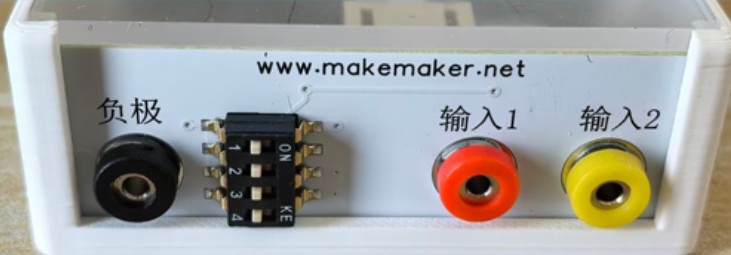

新版的电压转接板设置:

电压传感器设置

电压方向为单向时,需要将拨码开关1拨到ON。输入1为正极。

电压方向为双向时,需要将拨码开关1拨到OFF,拨码开关2拨到ON。同样输入1为正极。在电压方向为双向时,在未接入任何电路时会显示-1.49V,此为正常现象。也可以将拨码开关3拨到ON,这样不接入任何电路时显示为零,但是此时电压传感器内阻为10K欧。

选择好方向、量程和单位后,点击确认,程序会自动更改。

传感器分辨率为:量程/32768。

注意不要超量程使用,否则会烧坏传感器!

phyphox端界面程序,请打开phyphox后扫描二维码添加实验:

电压传感器phyphox 微电压传感器phyphox 伏安特性曲线绘制 U-I图像绘制

程序编辑器(程序会根据上面的设置自动修改,不需要手动修改!):

串口监视器:
