多量程电压传感器(新版)程序上传

程序设置(设置完后点击确定按钮,程序才会改写!):

先以初始值9写入,然后传感器断开电脑单独开机,在电池充满电情况下观察开机时屏幕上显示的电量值,然后再将这个电量值填入上面的输入框,再次上传程序。

传感器使用说明:

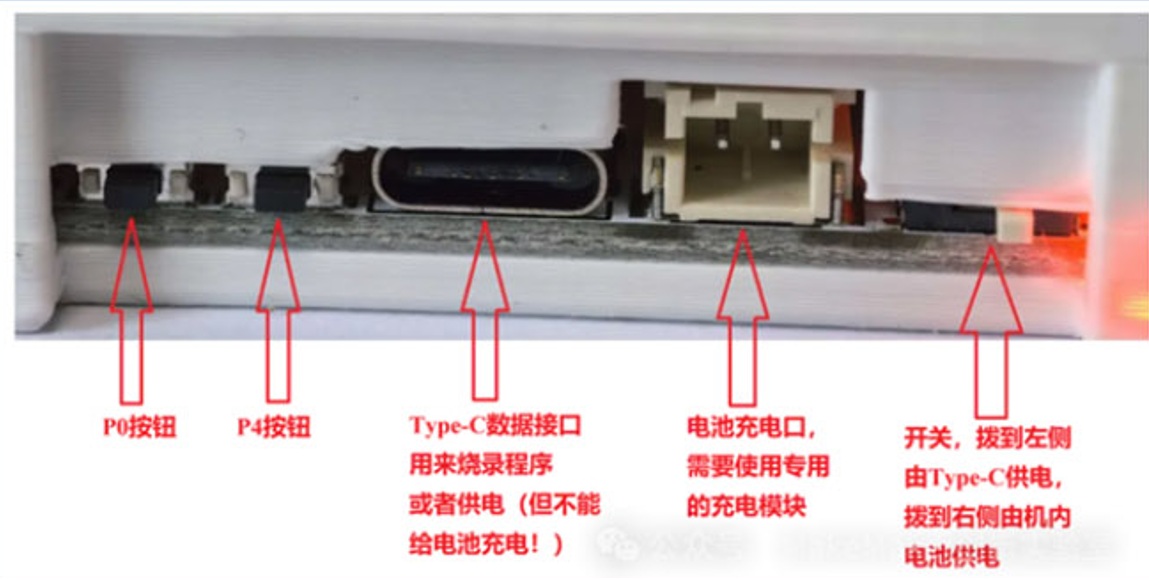

通过主板侧边的P0按钮可以切换量程,P4按钮确定量程。

电压传感器量程选择设置

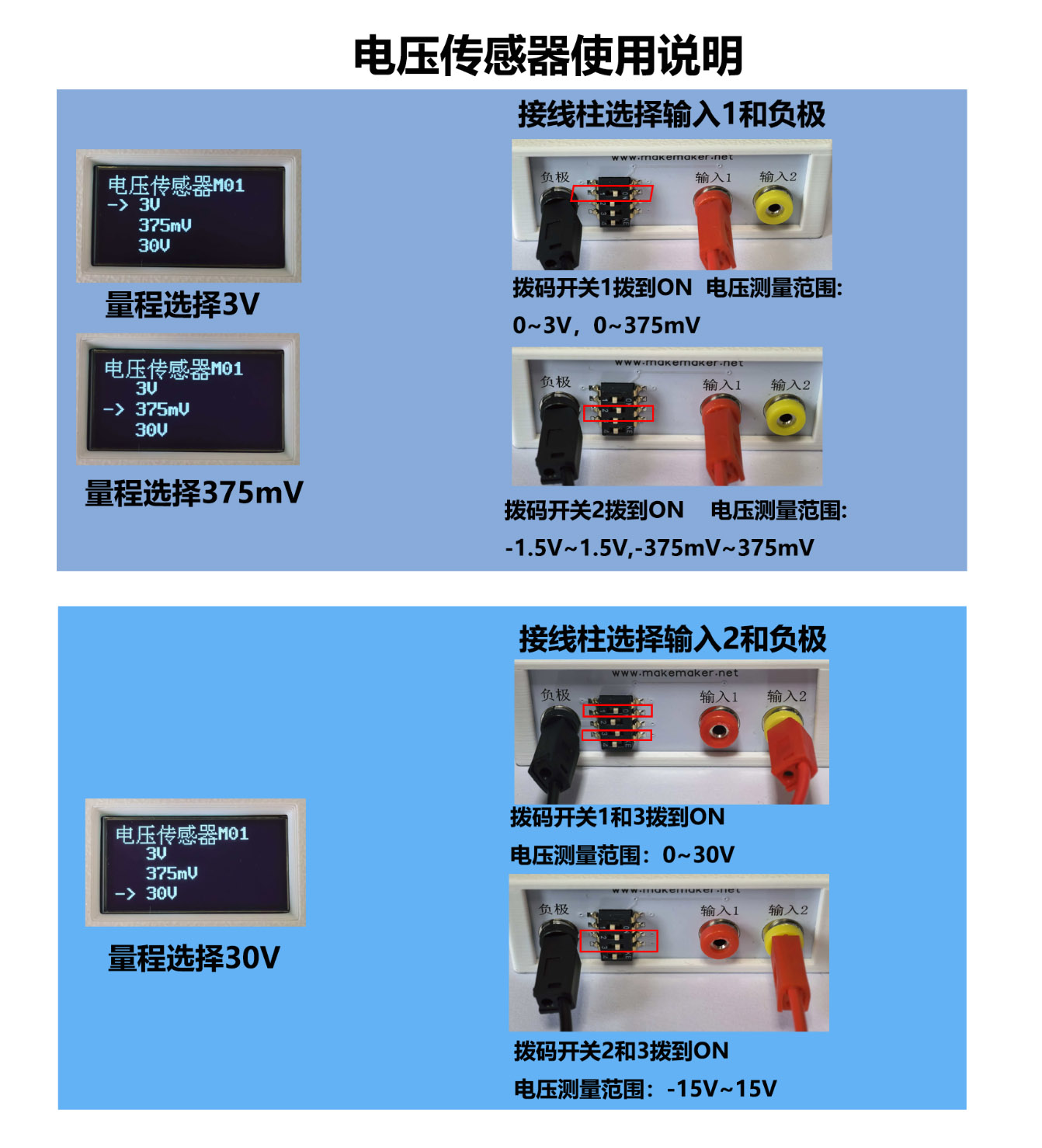

传感器屏幕上显示的量程为正负电压之差的最大值,例如你选择了3V,如果拨码开关1拨到ON时,测量范围为0~3V,如果拨码开关2拨到ON时,测量范围为-1.5V~1.5V.

量程为3V和375mV时,输入端为负极和输入1.量程为30V时,需要将拨码开关3拨到ON,输入端为负极和输入2(切记不要插错,否则会烧坏传感器!).如果你想测量-15V~15V的电压,那么就需要将拨码开关2和3都拨到ON。

电压传感器设置

传感器分辨率为:量程/32768。综合精度大约为量程的千分之一

注意不要超量程使用,否则会烧坏传感器!

phyphox端界面程序,请打开phyphox后扫描二维码添加实验:

电压传感器phyphox 微电压传感器phyphox

程序编辑器(程序会根据上面的设置自动修改,不需要手动修改!):

串口监视器:
